理解威尔金森功率分配器
威尔金森功率分配器是射频工程领域的基石，为高频应用提供可靠的功率分配。这种器件对于在保持端口隔离的同时分配射频信号至关重要，已成为现代无线系统中不可或缺的一部分。深入研究射频功率分配技术，我们发现威尔金森功率分配器在性能和简易性方面达到了其他元件难以企及的平衡。无论您是设计天线、放大器还是通信网络，理解这项技术都是优化信号完整性的关键。
射频系统中功率分配器的关键原理

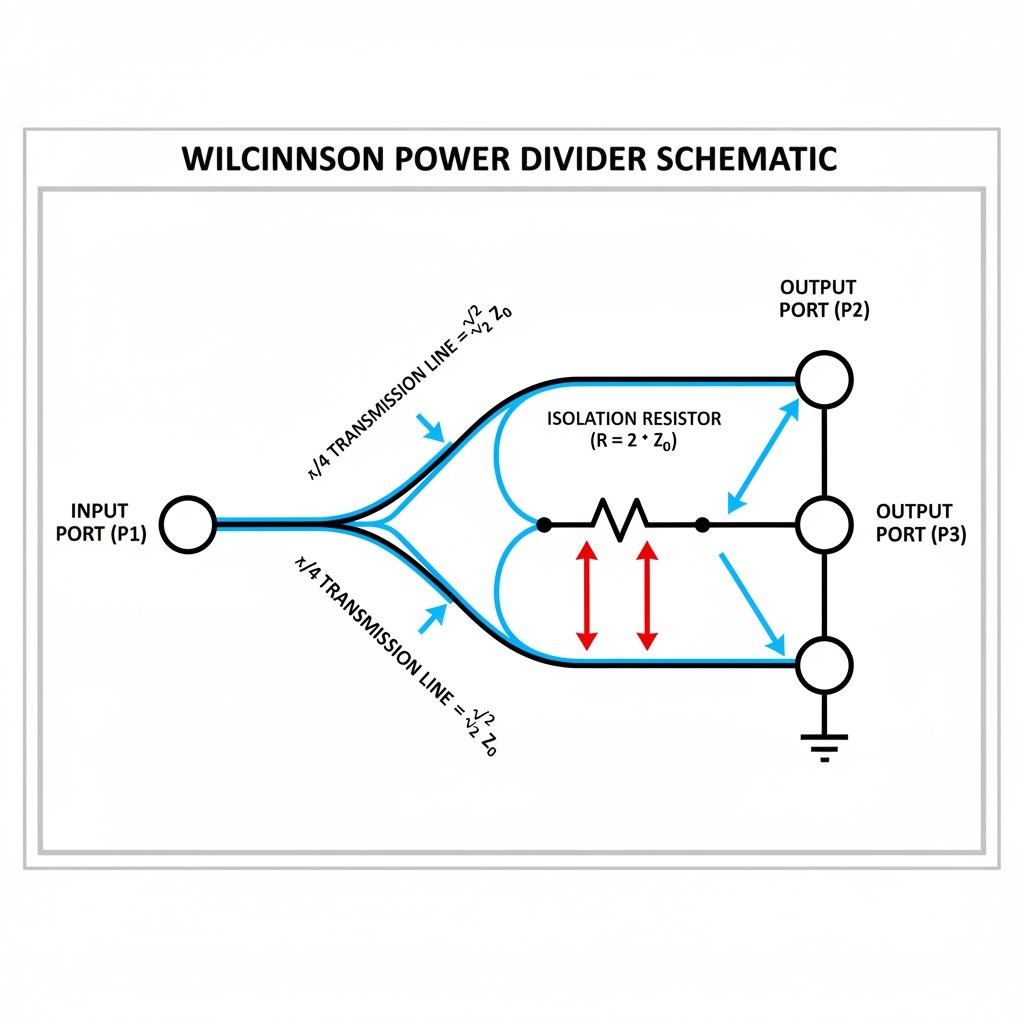

功率分配器本质上是一种无源器件，用于将输入信号分成多个输出信号，并将损耗降至最低。在射频功率分配领域，威尔金森功率分配器因其独特的结构而脱颖而出，该结构包含一个电阻器以增强端口隔离度。该分配器由欧内斯特·J·威尔金森于20世纪60年代发明，通常采用三端口配置：一个输入端口和两个输出端口，但也存在端口数量更多的变体。其核心设计依赖于四分之一波长传输线，这种传输线能够产生必要的相位偏移，从而实现均匀的功率分配。
威尔金森功率分配器的独特之处在于其能够在输出端口之间提供出色的隔离，防止信号泄漏，从而避免系统性能下降。这种隔离是通过连接在输出端口之间的电阻实现的，该电阻的阻值通常为系统特性阻抗的两倍，例如，对于 50 欧姆的系统，通常使用 100 欧姆的电阻。对于宽带应用，这一特性确保反射功率被耗散而不是重新辐射，使其优于简单的电阻式或电抗式功率分配器。
在实际的射频功率分配应用中，威尔金森功率分配器因其低插入损耗和高功率处理能力而备受青睐。工程师们通常选择它用于从高频到微波频段的各种频率范围，因为在这些频段中保持信号纯度至关重要。该器件的对称性确保了功率的均等分配，通常每个输出端口分配 3 dB，而输入端口则接收到完整的信号，不会产生失真。
威尔金森功率分配器的设计与实现
设计威尔金森功率分配器需要仔细考虑工作频率和阻抗匹配。四分之一波长线调谐至中心频率，其长度按λ/4计算，其中λ为波长。例如，在FR4基板上，50欧姆微带线在1 GHz频率下，线长可能约为7.5厘米，并根据有效介电常数进行调整。
制造工艺可采用微带线、带状线或同轴电缆技术，每种技术在带宽和成本方面各有优劣。微带线方案因其易于与单片微波集成电路 (MMIC) 和印刷电路板 (PCB) 集成，在平面电路中应用广泛。电阻器通常采用表面贴装芯片或薄膜电阻，精确地放置在输出支路之间以最大程度地提高隔离度，通常可达到 20 dB 或更高。
带宽是威尔金森电路射频功率分配的关键因素。经典的单节分配器在驻波比显著下降之前，可提供约 20-30% 的分数带宽。为了获得更宽的带宽，多节配置通过级联多个四分之一波长变压器，将工作范围扩展到一个倍频程或更宽。更高级的变体，例如环形耦合器或混合设计，都基于这些原理，但保留了隔离电阻的本质。
诸如 ADS 或 HFSS 之类的仿真工具对于优化威尔金森功率分配器至关重要。它们可以对寄生参数（例如线路不连续性）进行建模，并针对实际性能进行微调。在测试中，使用矢量网络分析仪测量回波损耗、耦合和隔离度等参数，以确保器件在整个频段内均满足规格要求。
现代射频工程的应用和优势
威尔金森功率分配器广泛应用于电信、雷达和卫星系统。在基站中，它将发射功率分配给多个天线，从而实现无干扰的MIMO配置。在接收链路中，它将来自分集天线的信号进行组合，通过相干叠加提高信噪比。
在天线阵列中，通过威尔金森分频器进行射频功率分配可确保均匀激励，这对于 5G 及未来技术的波束成形至关重要。其高功率处理能力——在坚固型设计中通常可达千瓦级——使其适用于军用雷达，因为在高驻波比 (VSWR) 下，其耐久性至关重要。
与其他功率分配器相比，威尔金森功率分配器在窄带、高隔离度应用方面优势显著。电阻式功率分配器虽然带宽更宽，但损耗更高，隔离度更差。分支线耦合器虽然也能实现类似的功率分配，但缺乏电阻式功率分配器的反射抑制能力。因此，对于精密射频功率分配，威尔金森功率分配器仍然是首选方案。
诸如用于 6G 的毫米波等新兴趋势，推动威尔金森电路设计向更高频率发展，这就需要低温共烧陶瓷 (LTCC) 或硅中介层等先进材料来实现小型化。尽管面临高频损耗增加等挑战，但集总元件等效电路技术的创新使得该概念在集成电路领域仍然具有现实意义。
权力分配的挑战与未来方向
威尔金森功率分配器虽然坚固耐用，但也并非完美无缺。窄带工作特性在超宽带系统中可能成为缺点，因此人们开始研究非对称或锥形设计以扩展工作范围。在高功率下，隔离电阻可能会过热，这就需要进行散热管理或采用高功率替代方案，例如铁氧体隔离器。
与GaN放大器等有源器件集成时，需要精心布局以避免因隔离不良而导致的振荡。在手持设备等紧凑型设备中，尺寸限制导致采用折叠线或曲折线布局，以牺牲部分性能为代价来缩小封装面积。
展望未来，超材料和3D打印技术的进步有望彻底革新威尔金森功率分配器的制造工艺，实现定制化的阻抗和形状。人工智能驱动的优化技术有望实现设计自动化，并预测其在广阔参数范围内的性能。随着射频系统向更高集成度和效率的方向发展，威尔金森功率分配器的原理无疑也将随之演进，确保其在射频功率分配领域的地位。
总而言之，威尔金森功率分配器堪称精妙工程设计的典范，它将理论与实践完美融合，可满足多种应用需求。它在实现可靠的射频功率分配方面发挥着重要作用，凸显了其在该领域的持久价值。
