了解功率分配器：射频和微波系统中的关键组件
在电子和通信领域，功率分配器是一种基础器件，在高效地分配或合并信号方面发挥着至关重要的作用。无论您是从事高频应用研究还是设计复杂的通信网络，了解功率分配器的复杂原理都能显著提升系统性能。本文将深入探讨功率分配器的基本原理，重点介绍射频功率分配器和微波功率分配器技术，并分析其功能、类型和实际应用，以帮助工程师和业余爱好者更好地理解和应用这些原理。
什么是功率分配器？它的工作原理是什么？

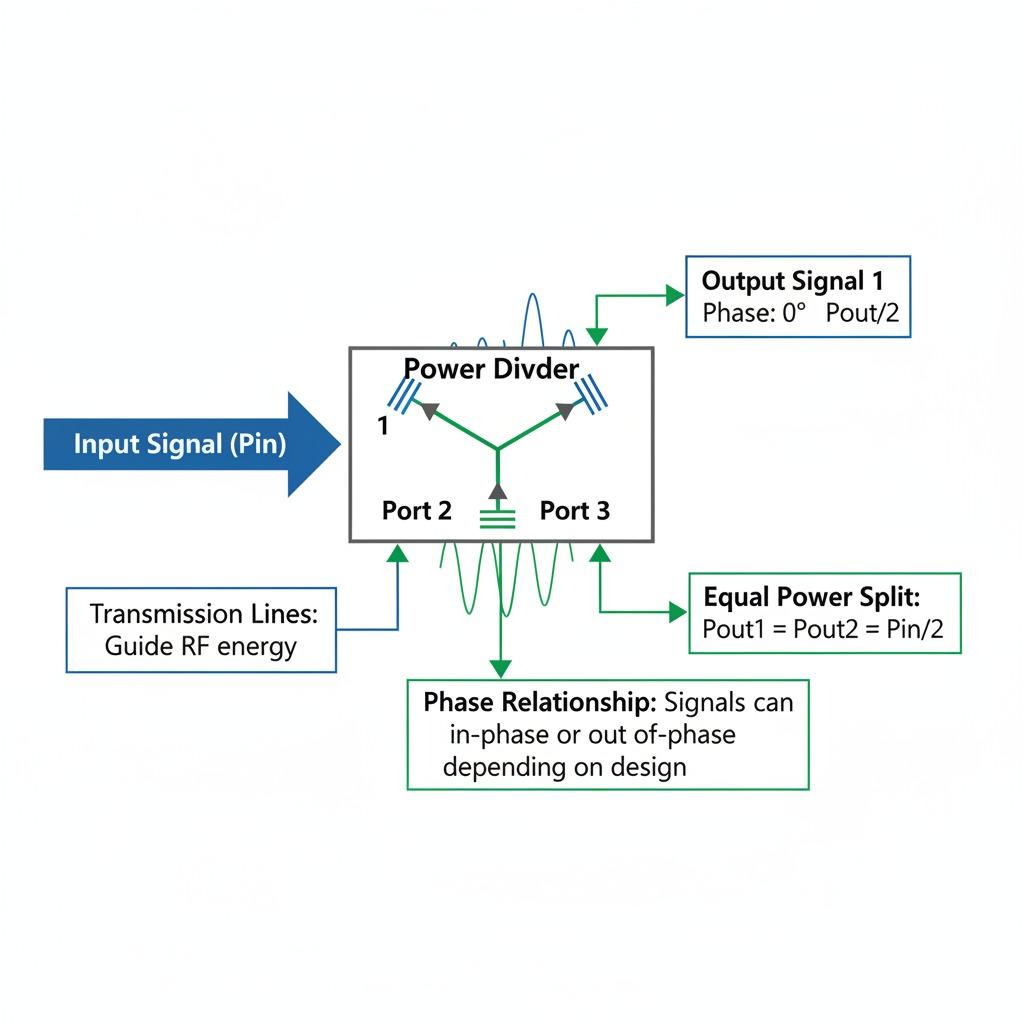

功率分配器本质上是一种电子元件，其设计目的是将输入信号分成两个或多个相等或不相等的输出信号，同时保持信号完整性并最大限度地减少损耗。在射频和微波系统中，这些器件对于天线、放大器和测试设备中的信号分配等任务至关重要。功率分配器的基本原理是利用传输线、电阻器或混合耦合器来实现所需的功率分配比，通常还需保证输出信号之间的特定相位关系。
例如，威尔金森功率分配器是一种常见的类型，它能提供出色的输出端口隔离度和低插入损耗。这使其成为对信号纯度要求极高的应用的理想选择。在配置射频功率分配器时，工程师必须考虑频率范围、功率处理能力和阻抗匹配等因素——大多数系统中阻抗通常为 50 欧姆。器件在高功率下保持性能不下降的能力在雷达和广播系统中尤为重要，因为在这些应用中，高负荷下的可靠性是不可妥协的。
微波功率分配器进一步拓展了这一概念，其工作频率范围在吉赫兹范围内，并且通常采用微带线或带状线等先进材料来处理更高的频率。这些分配器经过精心设计，旨在解决微波频率下更为显著的辐射损耗和相移等问题。通过精心设计分配器的几何形状，例如使用四分之一波长变压器，微波功率分配器可以确保分配后的信号保持相干性和同步性，这对于相控阵天线和卫星通信至关重要。
射频和微波功率分配器的类型和变体
功率分配器有多种形式，每种形式都针对射频和微波环境中的特定需求而设计。双向功率分配器最为简单，它将信号分成两个相位差为 0 度或 90 度的相等信号。对于更广泛的应用，多路功率分配器（例如四路或八路功率分配器）可以实现更复杂的信号分配，常用于无线基站和多天线系统。
就射频功率分配器而言，电阻式分配器因其宽带特性和结构简单而广受欢迎，但与电抗式分配器相比，其插入损耗较高。另一方面，混合耦合器，例如分支线式或环形耦合器，可提供正交相移，这在平衡混频器和镜像抑制接收机中至关重要。这些射频元件通常采用坚固耐用的结构，以应对各种环境挑战，因此适用于军事和航空航天领域。
在微波领域，微波功率分配器随着基片集成波导 (SIW) 等技术的进步而不断发展。SIW 技术模拟传统波导，但采用平面结构，更易于集成到 PCB 中。Magic-T 分配器是另一种微波领域的常用器件，它提供正交端口配置，用于差分信号传输。选择合适的微波功率分配器需要平衡带宽、电压驻波比 (VSWR) 和隔离度指标——通常目标是达到 20 dB 以上的隔离度，以防止串扰。使用 HFSS 或 CST Studio 等高级仿真工具可以帮助在设计过程中优化这些参数。
功率分配器的应用和集成技巧
功率分配器的多功能性在各行各业的实际应用中都得到了充分体现。在电信领域，射频功率分配器是利用单个发射机为多个天线供电的关键，从而确保5G网络的均匀覆盖。同样，在测试和测量实验室中，这些器件能够为频谱分析仪和矢量网络分析仪实现精确的信号分配，从而有助于对组件进行精确的特性分析。
微波功率分配器广泛应用于卫星地面站和雷达系统中，它们将来自多个低噪声放大器的信号进行组合，从而提高整体灵敏度。汽车雷达作为一个新兴领域，也依赖于紧凑型微波功率分配器来实现自适应巡航控制和防碰撞功能。在磁共振成像（MRI）等医学成像技术中，功率分配器有助于将射频能量无失真地分配给各个线圈，从而提高图像质量。
将功率分配器集成到系统中时，首先要清楚了解其工作频段。对于射频功率分配器的安装，务必确保适当的散热管理，以应对耗散功率，尤其是在高占空比的情况下。集成后必须进行校准，以验证相位和幅度平衡。对于微波应用，建议使用 SMA 或 K 型等低损耗连接器。故障排除常见问题（例如意外反射）通常涉及检查分配器臂的不对称性或接地不良。
除了标准用途外，功率分配器还能激发创新项目。在业余无线电领域，爱好者们会为中继系统构建定制的射频功率分配器，并尝试使用同轴电缆进行自制设计。在研究领域，微波功率分配器能够以最小的噪声增量分配微弱信号，从而支持量子计算系统。随着技术的进步，我们有望看到更多集成解决方案，例如将功率分配器嵌入到物联网设备的片上系统 (SoC) 中，从而降低尺寸和成本。
功率分配器技术的进步与未来趋势
随着频率不断提高和小型化技术的进步，功率分配器领域正在迅速发展。近期取得的进展包括采用放大器补偿损耗的有源功率分配器，这种分配器非常适合光纤混合器中的长距离信号分配。在射频功率分配器领域，基于氮化镓（GaN）的设计有望实现更高的功率密度，从而为国防应用打造紧凑型系统。
微波功率分配器正受益于3D打印和增材制造技术，从而能够实现传统制造方法无法达到的复杂几何形状。这使得航空航天领域的部件更加轻便高效。此外，机器学习在设计优化中的应用，也简化了宽带微波功率分配器的开发流程，能够预测其在宽频率范围内的性能。
可持续性也日益受到关注；功率分配器结构中使用环保材料，既能减少对环境的影响，又不影响性能指标。随着6G研究的加速推进，预计功率分配器将需要处理太赫兹频率，这就需要像超材料这样的新型解决方案来控制信号传播。
总而言之，功率分配器仍然是射频和微波工程的基石，为创新提供了无限可能。无论您是经验丰富的专业人士还是充满好奇心的创客，掌握这些器件都能为您在日益无线化的世界中开启增强连接性和性能的大门。
