了解威尔金森功率分配器：射频工程中的关键组件
威尔金森功率分配器是射频 (RF) 工程领域的基石，它提供了一种可靠的微波信号分配方法，能够以最小的损耗和最高的隔离度实现信号分离。该器件由欧内斯特·J·威尔金森于 1960 年发明，如今已成为需要精确信号分配的应用中不可或缺的工具。无论您是在设计通信系统还是测试射频组件，掌握威尔金森功率分配器的基本原理都能提升项目的效率和性能。本文将深入探讨其设计、应用和优势，阐明它为何是现代射频系统中的首选解决方案。
威尔金森功率分配器的设计原理

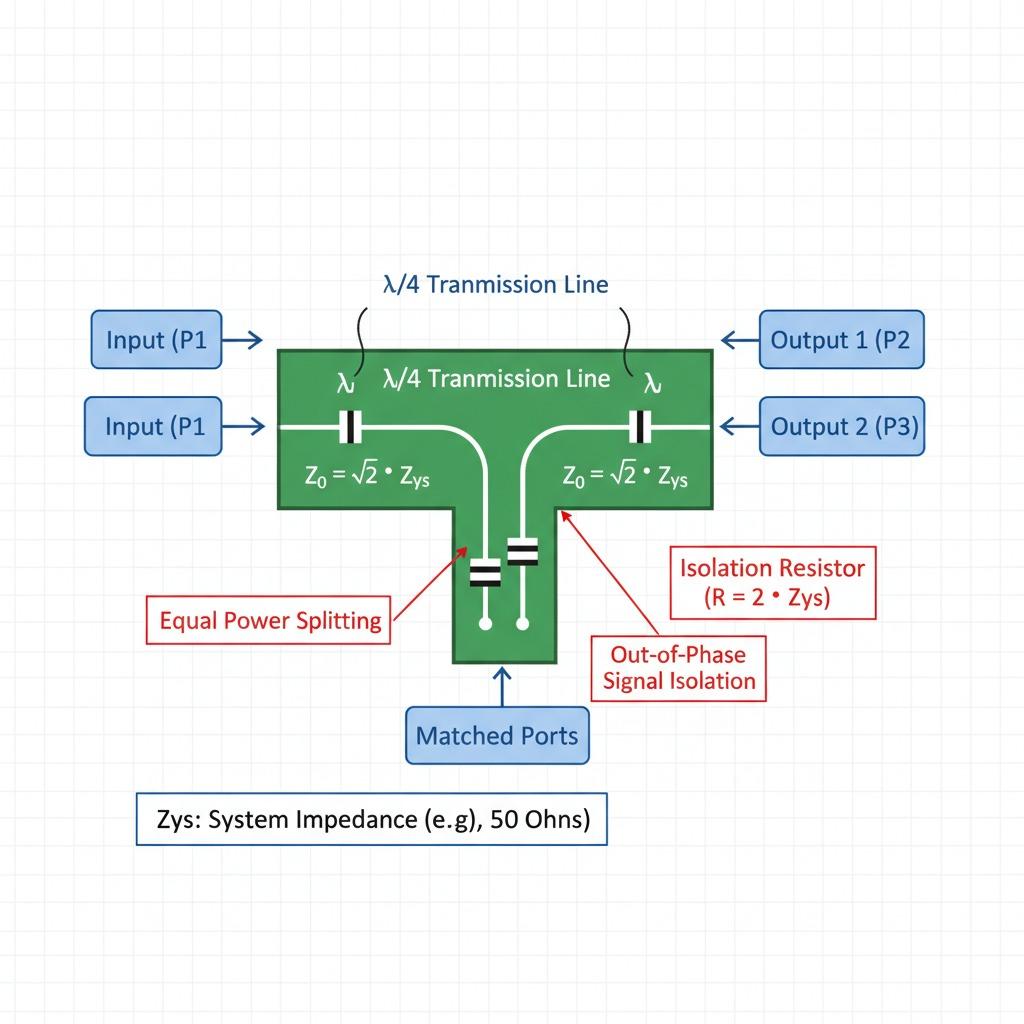

威尔金森功率分配器的核心原理是传输线理论，它利用四分之一波长传输线和隔离电阻来实现功率的均等分配。通常配置为二路分配器，它将输入信号分成两路输出，每路衰减3dB，确保功率均等分配，且输出之间不会引入相位差。其成功的关键在于传输线50欧姆的特性阻抗以及连接在输出端口之间的100欧姆电阻，该电阻提供隔离并防止信号反射回输入端。
这种设计不仅最大限度地降低了插入损耗，而且还提供了出色的回波损耗，通常在宽带宽范围内可超过 20 dB。对于基本的威尔金森功率分配器，中心频率决定了四分之一波长线的长度，使其能够针对特定工作频段（例如微波频段）进行调谐。更高级的变体，例如多段式或非对称式设计，可将其带宽扩展到倍频程范围，从而满足复杂系统中各种不同的射频功率分配器需求。工程师们欣赏它的简洁性，因为它可以使用微带线或带状线技术在标准 PCB 材料上制造，从而在保持高性能的同时降低成本。
威尔金森功率分配器的应用
功率分配器的应用领域十分广泛，从电信到雷达系统，威尔金森功率分配器在馈电天线或放大器中的信号合并方面表现出色。例如，在蜂窝基站中，它可以确保发射功率均匀分配给多个天线单元，从而增强覆盖范围并减少干扰。其高功率处理能力使其适用于军事和卫星通信，在这些领域，严苛条件下的可靠性至关重要。
在实验室环境中，威尔金森设计的射频功率分配器是信号测试和测量装置的关键组成部分。矢量网络分析仪通常集成此类分配器，用于分配信号以进行同步端口测量，从而实现对被测器件的精确表征。此外，在微波功率分配器应用中，它被用于相控阵雷达中，以分配本振信号，保持各单元之间的相位一致性，从而实现精确的波束控制。该器件的低电压驻波比 (VSWR) 可确保信号保持纯净，最大限度地减少可能影响系统精度的失真。
除了传统用途外，5G 网络中的新兴应用也利用威尔金森功率分配器来实现大规模 MIMO 系统，该系统需要高效地分配和路由多个信号。将其集成到单片微波集成电路 (MMIC) 中，进一步缩小了器件尺寸，从而实现了物联网传感器和可穿戴技术的紧凑设计。随着频率向毫米波频段推进，人们正在探索采用集总元件的改进型威尔金森结构，以克服更高 GHz 频段的制造挑战。
射频和微波系统的优势和局限性
威尔金森功率分配器的主要优势之一是其卓越的端口间隔离度，通常优于 20 dB，可有效防止输出端之间的串扰——这对于多通道系统至关重要。这种隔离度，加上宽带匹配特性，使得微波功率分配器成为非线性电路（例如混频器和倍频器）中谐波抑制的理想选择。此外，其无源特性意味着无需额外的电源，从而简化了集成并降低了系统的整体复杂性。
与其他分频器（例如分支线或环形耦合器）相比，威尔金森分频器具有更好的幅度平衡性和更高的功率处理能力，尤其是在高频射频功率分配应用中。它对制造公差的容忍度也更高，因为线路长度的微小变化对设计频率下的性能影响甚微。然而，它也存在局限性：对于单节设计，其带宽固有地较窄，通常仅限于中心频率附近的 10-20%，因此需要采用多节设计才能获得更宽的带宽。
另一个需要考虑的因素是电阻器的功耗；在高功率应用场景下，它会产生热量，因此需要进行散热管理。尽管如此，目前对混合式和有源威尔金森功率分配器的研究正在解决这些问题，例如通过集成放大器进行损耗补偿，并将应用范围扩展到亚太赫兹频段。对于工程师而言，选择合适的配置需要在带宽、额定功率和尺寸限制之间取得平衡，并根据具体的功率分配器应用进行定制。
在现代设计中应用威尔金森功率分配器
在实现威尔金森功率分配器时，ADS 或 HFSS 等仿真工具对于优化布局和在原型制作前验证性能至关重要。首先要确定中心频率和所需带宽；对于 2.4 GHz 的 Wi-Fi 应用，在 FR4 基板上，四分之一波长线的长度约为 31 毫米。添加过孔进行接地并仔细放置电阻器，可确保隔离电阻器有效工作。
实际上，测试包括测量S参数：S11用于输入匹配，S21和S31用于功率分配，S23用于隔离度。实际测试结果通常显示插入损耗略高于理想的3 dB，这是由于基板损耗造成的，但使用Rogers RO4000等低损耗材料可以有效控制。对于合路器中的功率分配器应用——通过反转端口——相同的设计可以同样有效地处理信号求和，这在平衡放大器中非常有用。
随着射频系统向更高数据速率和更高集成度要求发展，威尔金森功率分配器的适应性优势日益凸显。针对特定射频功率分配器需求（例如双频段运行）的定制设计，可采用级联结构或折叠结构来实现紧凑的外形尺寸。丰富的教育资源和开源模型进一步普及了其应用，使业余爱好者和专业人士都能进行实验和创新。
未来趋势与创新
展望未来，随着材料和制造工艺的进步，威尔金森功率分配器将不断发展演进。超材料和3D打印技术使得超紧凑型微波功率分配器成为可能，应用于无人机和自动驾驶车辆。与氮化镓（GaN）技术的集成提升了其在下一代雷达中的功率处理能力，而人工智能驱动的优化则进一步优化了设计，实现了最小的损耗。
总而言之，威尔金森功率分配器仍然是一种用途广泛、高效的射频信号分离和合并解决方案。其在功率分配器应用中久经考验的卓越性能，凸显了其在工程领域的持久价值，从日常无线设备到尖端航空航天系统，均有涉及。通过了解其原理和应用，设计人员可以充分发挥其潜力，从而推动创新并提升可靠性。
